研发背景

电伴热常安装在厂区周围,用于管道工程和容器的温度维持和防冻。Heat Trace电伴热有限公司生产了并联电阻恒功率和自限式电伴热带，这些伴热带方便用于管道一般较短（可能只有几百米甚至更短）的厂内应用。

而在炼油厂、电厂，厂外管道工程进场涉及一公里和更长的管道中, Heat Trace为这种应用开发了它的LONGLINE伴热系统，这种长距离的伴热系统的重点是, 他一般能够单个电源加热管道并且据有仅在管端供电的能力。LONGLINE的三相系统可以实现长达几公里的单电路，并且它多年来一直作为一个经验证的可靠而高效的系统。

越野管线经常被用于以低成本运输油或其他液体。这些长距离管线有时候要求更长的加热电路和需要最大费用的供电装置。

解决思路

针对长距离管线，Heat Trace引进了SKIN-TRACE（集肤伴热），这是一个用于超长距离管线的加热系统。此系统包含一个封装的绝缘带的基本零件，由电源供电，并具有一个控制系统。

Heat Trace在组合了集肤效应概念的专业伴热带生产和控制器开发中的专业技术，经过30年的验证，形成了SKIN-TRACE，一个可以进行数公里电路运行的加热系统。

概念

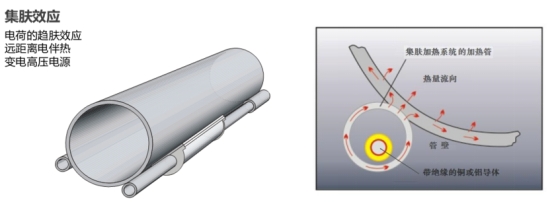

通过铁磁封套（通常为碳素钢加热管）和穿过封套的绝缘铜导线的组合产生热。在远端，这两个零件相互连接，而在另一端，这两个零件连接到交流电源上。电流流过绝缘导线并进入加热管，在加热管中产生集肤效应，回流通过并向内表面集中，因此加热管的外表面实际上无电势。因此，加热管可以被直接焊接或固定到产品管线上，它保持与SKIN-TRACE系统之间的电绝缘。产品管线可以在不影响SKIN-TRACE系统的情况下接地，从而确保电力安全性。流经加热管的电流被转换为热量，并由绝缘导体中产生的热量补充。热量经导体通过耦合器，从加热管传播到产品管线。这种耦合器可以是焊接形式，或者需要时，热量传播可由增加KONDUCT热传播结合剂而改进。

除了埋地式安装， SKIN-TRACE还可以用于地上或水下用途中。

系统组件

SKIN-TRACE系统包含四个基本组件：

·加热管及其附件

·Skin-Trace带

·电源

·控制/监控面板

加热管

SKIN-TRACE加热管为碳素钢，并具有所有的附件——管耦合器、拉/拼接盒、电力供给和终端连接盒以及伴热带方向改变或转变盒。

Skin-Trace带

SKIN-TRACE带为具有高温绝缘性的铜或者镀铜导体。Heat Trace用硅树脂橡胶和含氟聚合物绝缘体生产了SKIN-TRACE带，它在绝缘带拉伸中，将优秀的温度抵抗性和电特性结合，并将良好的机械强度和抵抗性结合到防腐效果或磨损中。

电源

电源通常包含一个进线高压控制室和一个配电平衡变压器。

变压器以三相或二相形式连接，平衡负荷步降。Heat Trace专业从事于专用于电伴热的控制和监控设备的开发。

控制/监控面板

SKIN-TRACE输出功率控制和监控面板，通常包括所有必需的电力控制零件、Heat Trace的DURASTAT电线温度控制器和电路监控和报警系统。

系统设计

Heat Trace可以在一揽子合同的框架下提供系统设计。设计包括热量损失计算及加热管和SKIN-TRACE带的尺寸确定。加热管附加装置的方法被指定。变压器和控制系统一起为额定设备。系统通常设计成可提供15~100瓦/米范围内的输出功率。系统可设计用于防冻、保温或产品升温。管线可为具有绝缘层的地上或地下管线，可为工厂预绝缘的管子，或者使用预制分段在现场拼接的管子。系统文件通常包括等角投影图和示意图、材料和零件清单以及使用说明书。

安装

Heat Trace可以安装SKIN-TRACE加热系统或监督系统的安装。将加热管焊接到管道工程以及管耦合器、拉/拼接盒、接线盒等附件上，且将SKIN-TRACE带拉进加热管中。加热管系统封闭，将电力连接回电源，然后进行系统试运行。当使用预绝缘管线如埋地式管线时，Heat Trace也可在一揽子工程中，负责沿着管线在管结点上附加良好的绝缘层。
